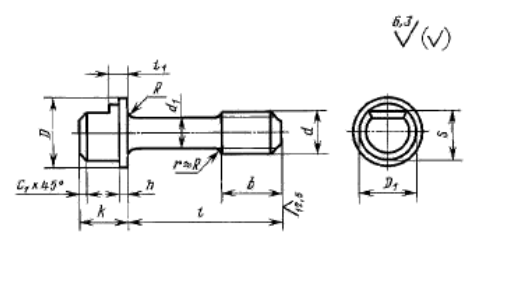

Винты с лыской «под ключ» невыпадающие, класс точности В ГОСТ 10343-80.
Класс точности: B.
Поле допуска резьбы: 6g.
Класс прочности: 5,8; 8,8.
| Параметры винта | Номинальный диаметр резьбы d1 | ||||
|---|---|---|---|---|---|
| M6 | М8 | М10 | М12 | М16 | |
| Диаметр стержня, d1 | 4 | 5,5 | 7 | 9 | 11 |
| Диаметр головки, D | 10 | 13 | 16 | 18 | 24 |
| Высота головки, k | 8 | 10 | 12 | 16 | 20 |
| Размер под ключ, S | 4,5 | 6 | 7,8 | 9 | 12 |
| Диаметр фаски, D1 | 6 | 8 | 10 | 12 | 16 |
| Высота буртика, h | 1,6 | 2 | 2,5 | 3 | 4 |
| Радиус под головкой R, не более | 0,4 | 0,5 | 0,5 | 0,6 | 0,8 |
| Радиус r1 или фаска С1, не более | 1 | 1,2 | 1,5 | 1,8 | 2 |
| Длина резьбы номинальная, b | 8 | 10 | 12 | 16 | 20 |
