Шплинты DIN 11024
Заказать
Так же, вы можете заказать любую продукцию по индивидуальными размерам
Аналоги
Шплинт пружинного типа представляет собой упругий элемент крепежа в виде стержня, образованного сложением пополам стальной проволоки круглого сечения. В месте сгиба метиза сформировано круглое ушко, которое выступает в роли пружины и ограничителя при фиксации слабонагруженных соединений и гаек (для предотвращения самораскручивания).
|

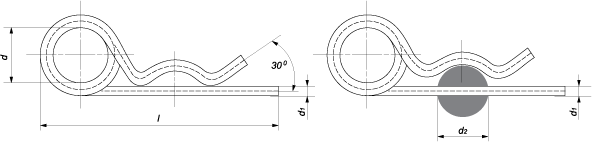

d1 |
d2 |
d3 |
d4 |
L |
|
2,5 |
9—11,2 |
2,25 |
20 |
42 |
|
3,2 |
11,3—14 |
2,8 |
20 |
48 |
|
4 |
14,1—20 |
3,6 |
20 |
64 |
|
5 |
20,1—26 |
4,5 |
25 |
80 |
|
6,3 |
26,1—34 |
5,6 |
25 |
97 |
|
7 |
34,1—45 |
6,3 |
30 |
125 |
|
8 |
45,1—56 |
7 |
30 |
150 |
