Болты DIN 604
Заказать
Так же, вы можете заказать любую продукцию по индивидуальными размерам
Аналоги

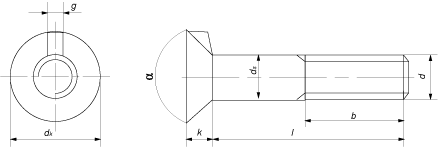

Болт с потайной головкой и ушком DIN 604
| Параметры болта |
Номинальный диаметр резьбы d |
||||||
|
М6 |
М8 |
М10 |
М12 |
М16 |
М20 |
М24 |
|
| Шаг резьбы, P |
1 |
1,25 |
1,5 |
1,75 |
2 |
2,5 |
3 |
| Диаметр головки, dk, не более |
12,55 |
16,55 |
19,65 |
24,65 |
32,8 |
32,8 |
38,8 |
| Высота головки, k |
4 |
5 |
5,5 |
7 |
9 |
11,5 |
13 |
| Диаметр подголовка, ds, не более |
6 |
8 |
10 |
12 |
16 |
20 |
24 |
| Толщина ушка, g, не более |
2,5 |
3 |
3,2 |
3,6 |
4,2 |
5,4 |
6,6 |
| α , минимум |
90º |
60º |
|||||
| Длина резьбовой части, l, мин. |
20 |
20 |
20 |
25 |
30 |
50 |
60 |
| Длина резьбовой части, l, макс. |
100 |
150 |
160 |
160 |
160 |
160 |
160 |
